    • 首頁晶振系列陶瓷諧振器,陶瓷晶振,CRB1.0M晶振

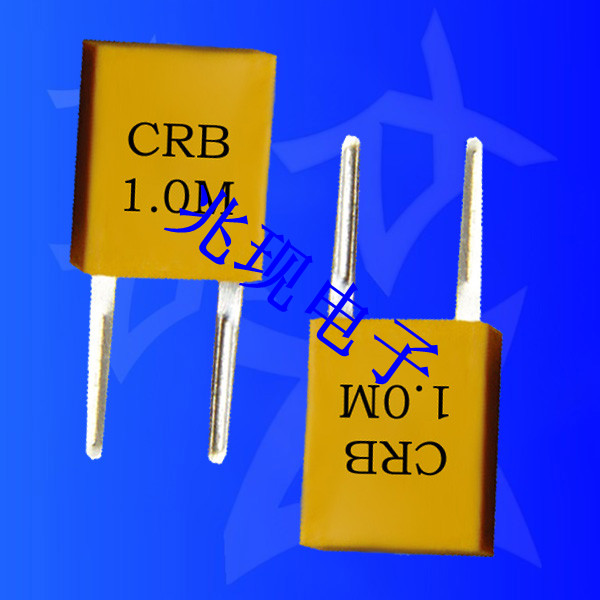

      陶瓷諧振器,陶瓷晶振,CRB1.0M晶振

    • 產品型號：629963
    • 頻率：190-1250KHZ
    • 尺寸：7.0x9.0mm詳情請瀏覽PDF
    • 產品介紹：陶瓷諧振器,陶瓷晶振,CRB1.0M晶振,千赫茲壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列...
    • RoHS RoHS2

    陶瓷晶振產品測試規格 1.0MHz±0.3%
    陶瓷諧振器：測試 MEASUREMENT
    1 測試條件
    MEASUREMENT
    CONDITION    		 參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。
    The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
    2 電路和儀器測試
    Measurement Circuit and Equipment    		 振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試
    The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.

    3    		 測試電路
    MEASUREMNT
    CIRCUIT
                                                        Clc2：101pf
                                                      IC：1/6CD4069UBEX2
                                                      R：1MΩ
                                                      X：Ceramic Resonator
                                                      VDD：+5V
    ITEM SPECIFICATION
    振動頻率變化 Osculation  Frequency  change △F/FO≤0.3%MAX
    諧振阻抗 Resonant  Impedance △Zr≤5Vro
    耐壓 WITHSANDING  VOITANGE 100VDC

           CRB1.0M陶振,陶瓷諧振器,陶瓷晶振,千赫茲壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列產品可在很寬溫度范圍內和長期老化過程中保持穩定,非常適合用于微型遙控裝置和AV模塊中.以下是陶瓷諧振器產品特點: 該系列產品可采用回流焊接,并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路,微處理器時鐘發生器,ZTB 中頻諧振器系列（與村田晶振 CSB 系列相容）提供給工程師一個低頻段的諧振元器件,頻率范圍在 190kHz 至 1250kHz,頻率公差為 ±0.3％.由于 ZTB 陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件,故尺寸會因頻率不同而不同.特殊的頻點及引腳亦可提供設計,成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品.

    • <ul id="bcaxv"></ul>
    <em id="bcaxv"><kbd id="bcaxv"></kbd></em>





					陶瓷晶振型號

					Part NO.

					中心頻率

					Centre Frequency

					(KHz)

					頻率精度Frequency Accuracy

					溫度穩定性

					Stability temperature

					(-20    ℃+80℃)

					(KHz)

					老化性（10年）

					Age(Ten Years)

					負載電容

					Load Capacitance





					C1(PF)

					C2(PF)





					ZTB ***E

					82-134

					±2.0KHz

					±0.3

					±0.3

					450

					450





					CRB ***E
