    • 首頁晶振系列陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振

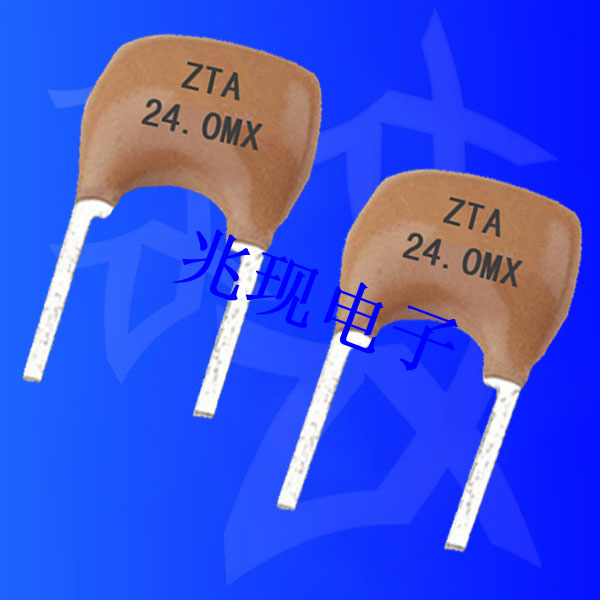

      陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振

    • 產品型號：66865825
    • 頻率：24.0MHZ
    • 尺寸：10.0X10.0mm詳情請瀏覽PDF
    • 產品介紹：陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高...
    • RoHS RoHS2

    陶瓷晶振產品測試規格 24.00MHz±0.3%
    壓電陶瓷晶振：測試 MEASUREMENT
    1 測試條件
    MEASUREMENT
    CONDITION    		 參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。
    The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
    2 電路和儀器測試
    Measurement Circuit and Equipment    		 振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試
    The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.

    3    		 測試電路
    MEASUREMNT
    CIRCUIT
                                                        Clc2：15pf
                                                      IC：TC74HCU04P
                                                      R：1MΩ
                                                      X：Ceramic Resonator
                                                      VDD：+5V
    ITEM SPECIFICATION
    振動頻率變化 Osculation  Frequency  change △F/FO≤0.3%MAX
    諧振阻抗 Resonant  Impedance △Zr≤5Vro
    耐壓 WITHSANDING  VOITANGE 100VDC

           ZTA陶瓷晶振,陶瓷諧振器,24.0MHZ晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高頻化已成為壓電陶瓷頻率器件的主流發展方向.本公司ZTA陶瓷諧振器,頻率范圍在 2.0MHz 至 60.00 MHz,頻率公差值為 ±0.5％,±0.3％.因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷諧振器,故尺寸會因頻率不同而不同.ZTA二腳陶瓷晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控制板,單片機,電腦鼠標,電腦鍵盤,遙控器,游戲產品等消費類電子產品.






				陶瓷晶振型號

				Part NO.

				頻率精度

				Frequency Accuracy

				(at 25              ℃)

				溫度穩定性

				Stability temperature

				(-20              ℃～+80℃)(KHz)

				工作溫度

				Operating Temperature(℃)

				諧振阻抗

				Resonant

				Resistance

				老化率

				Aging for

				10 Years





				ZTA3.58MG

				±0.5

				±0.3

				–20～+80

				30

				±0.3％





				ZTA3.64MG

				±0.5

				±0.3

				–20～+80

				30

				±0.3％





				ZTA4.00MG
