  • 首頁晶振系列陶瓷諧振器,陶瓷晶振,ZTT16.00MX晶振

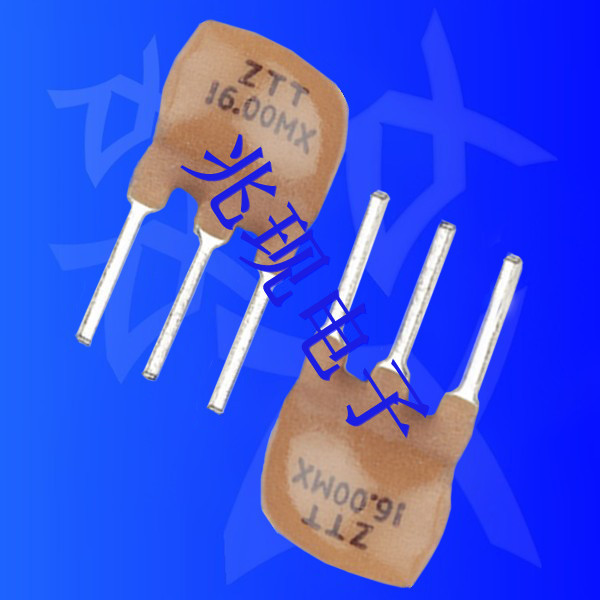

      陶瓷諧振器,陶瓷晶振,ZTT16.00MX晶振

    • 產品型號:41811048
    • 頻率:16.00MHZ
    • 尺寸:10.0X10.0mm詳情請瀏覽PDF
    • 產品介紹:陶瓷諧振器,陶瓷晶振,ZTT16.00MX晶振,兆現電子生產的陶瓷諧振器ZTT系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減...
    • RoHS RoHS2

    陶瓷晶振產品測試規格 16.00MHz±0.3%
    壓電陶瓷諧振器:測試 MEASUREMENT
    1 測試條件
    MEASUREMENT
    CONDITION
    參考溫度應為25℃±2℃除非結果有不正確時,測量溫度范圍應在5℃~35℃中進行。
    The reference temperature shall be25℃±2℃,The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
    2 電路和儀器測試
    Measurement Circuit and Equipment
    振蕩頻率應由圖1所示之標準測試電路測試,諧振阻抗應由HP8751A網絡分析儀測試
    The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.

    3
    測試電路
    MEASUREMNT
    CIRCUIT

                                                        Clc2:15pf
                                                      IC:TC74HCU04P
                                                      R:1MΩ
                                                      X:Ceramic Resonator
                                                      VDD:+5V
    ITEM SPECIFICATION
    振動頻率變化 Osculation  Frequency  change △F/FO≤0.3%MAX
    諧振阻抗 Resonant  Impedance △Zr≤5Vro
    耐壓 WITHSANDING  VOITANGE 100VDC

           壓電陶瓷諧振器,ZTT16.00MX,陶瓷振蕩子,兆現電子生產的陶瓷諧振器ZTT系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5%,±0.3%.ZTT三腳陶瓷諧振器產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.

      陶瓷晶振型號
      Part NO.
      頻率精度
      Frequency Accuracy
      (at 25
      )
      溫度穩定性
      Stability temperature
      (-20
      ℃~+80)(KHz)
      工作溫度
      Operating Temperature()
      諧振阻抗
      Resonant
      Resistance
      老化率
      Aging for
      10 Years
      ZTT3.58MG ±0.5 ±0.3 –20~+80 30 ±0.3%
      ZTT3.64MG ±0.5 ±0.3 –20~+80 30 ±0.3%
      ZTT4.00MG ±0
