首頁晶振系列NDK以太網晶振,NV7050SA壓控晶體振蕩器,石英晶振

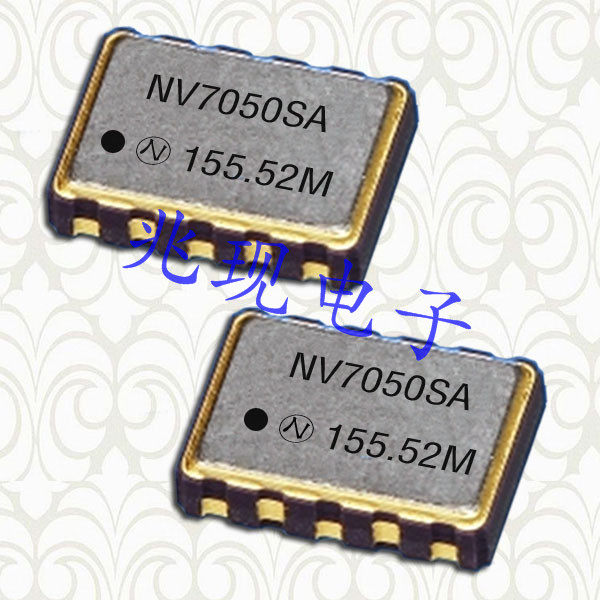

NDK以太網晶振,NV7050SA壓控晶體振蕩器,石英晶振

產品型號：2462575
頻率：170.0MHZ~400.0MHZ

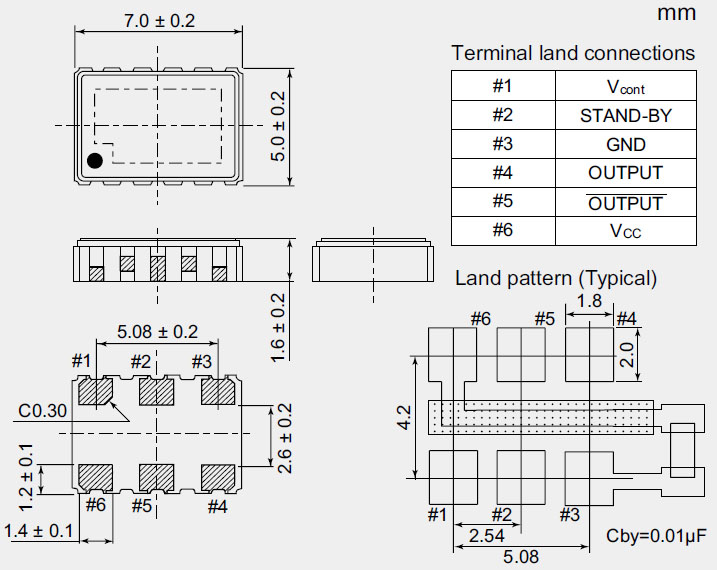

尺寸：7.0*5.0mm
產品介紹：壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振...

NDK以太網晶振,NV7050SA壓控晶體振蕩器,石英晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

晶振規格參數	NV7050SA
標稱頻率范圍(MHz)	170.0MHZ~400.0MHZ
電源電壓	3.3V
當前消費(馬)	100Max
輸出電平	LVPECL
輸出阻抗	Min.100kΩ
對稱%)	40~60
輸出負載條件	50Ω ( VCC - 2.0V)
頻率/溫度	Max. ±2.5×10–6
工作溫度	–40℃~85℃
儲存溫度	–55℃~+125℃
整體頻率公差	Max. ±50 × 10−6
控制電壓范圍	Min. ±100 × 10−6 / +1.65±1.65V
頻率改變極性	積極的

NDK晶振晶體內部石英晶片均采用了全自動壓電石英晶體清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

　大部份的石英晶體產品(石英水晶振子)是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當?shù)亩x及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.
