- 產品型號：65207780
- 頻率：32.768K

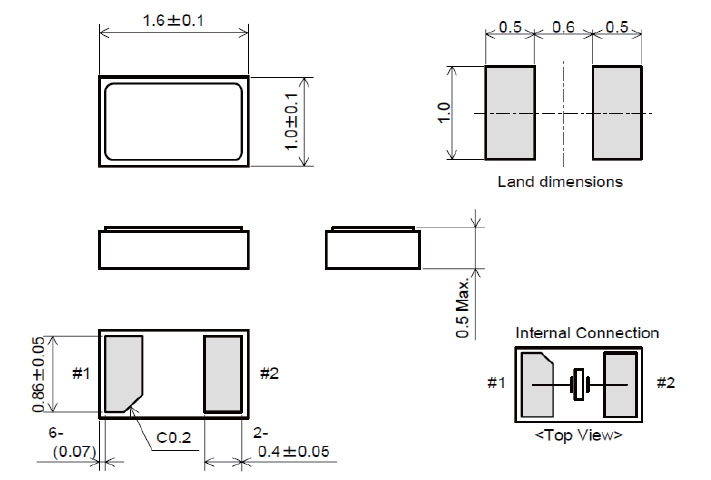

- 尺寸：1.6*1.0mm
- 產品介紹：此款SMD晶體"9HT12-32.768KBZF-T"并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來...
-
進口晶振9HT12,1612貼片晶振,二腳無源晶體,9HT12-32.768KBZF-T
TXC-.jpg)
進口晶振9HT12,1612貼片晶振,二腳無源晶體32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振"9HT12-32.768KBZF-T"產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
.jpg)
| 型號 | 9H T12 |
| 頻率范圍 | 32.768KHZ |
| 頻率穩定度 | A:±100 B:±50 C: ±30 D: ±25 |
| 輸出電平 | CMOS |
| 工作溫度 | -10℃~+60℃,-20℃~+70℃,或客戶要求 |
| 保存溫度 | -40℃~+85℃ |
| 負載電容 | 12.5pF |
| 輸出對稱 | 40% ~ 60% or 45% ~ 55%(at 55%V DC) |
| 標準包裝 |
3000/pcs |
.jpg)
.png)
.png)

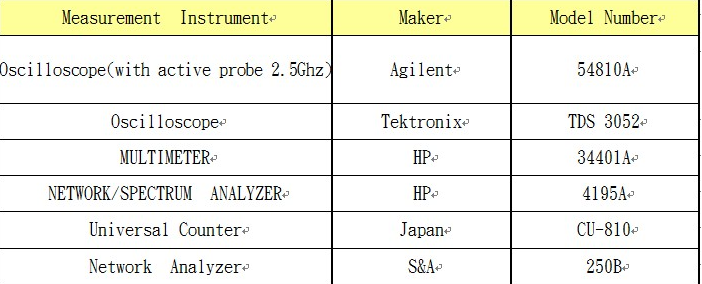

解析目的與步驟

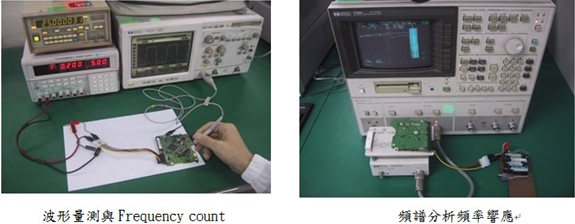

a) 實際量測電路板上頻率波型與公差.
(Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R .
(Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到"9HT12-32.768KBZF-T"更大的頻率變化寬裕度.
(Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.
(Suggest the crystal specification based on above test)
TXC(1).jpg)

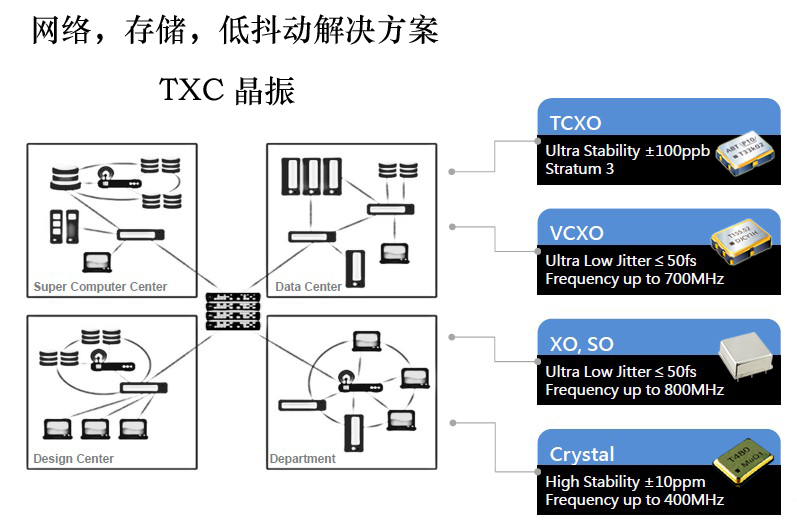

臺灣晶技為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功"9HT12-32.768KBZF-T"開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場公司以誠信正直的作為,對待員工及上下游廠商.并本此邏輯,以高度的職業道德標準,架構臺灣晶技企業文化的第一要項.這也是「行為準則」里面最首先揭露的要務.公司隨市場成長而越發國際化,因而不同語言、文化、國籍等之客戶群以及員工都將因此而日漸加入臺灣晶技,同仁需相互尊重彼此的差異,以邁向國際化公司. .jpg)
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.臺灣晶技電子"9HT12-32.768KBZF-T"為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
