- 產品型號：74564817
- 頻率：3.5MHZ~30.0MHZ

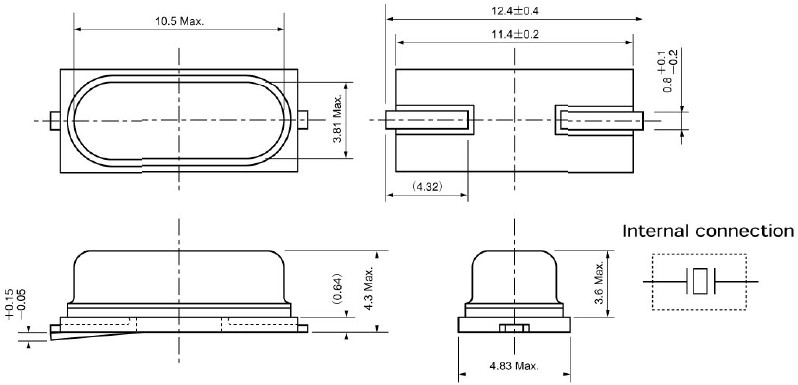

- 尺寸：10.5*3.81mm
- 產品介紹：HCM49晶體諧振器,使用金屬封裝的具有高穩定性,高可靠性的晶體諧振器,支持表面貼裝,使用金屬封裝,充分的密封能確保其高可靠性,采用纏帶包裝,可對應自動貼裝,滿足無...
-
HCM49衛星導航晶振,貼片晶振,西鐵城石英晶振
西鐵城.jpg)
HCM49衛星導航晶振,貼片晶振,西鐵城石英晶振,使用金屬封裝的具有高穩定性,高可靠性的晶體諧振器,支持表面貼裝,使用金屬封裝,充分的密封能確保其高可靠性,采用纏帶包裝,可對應自動貼裝,滿足無鉛焊接的回流溫度曲線要求.貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域.
.jpg)
| 項目 | 符號 | HCM49 | 條件 |
| 標準頻率 | fo | 3.5Mhz ~ 30.0Mhz（基頻） | 需要聯系我們的可用頻率 |
| 30.0Mhz ~ 50.0Mhz（泛音） | |||
| 頻率公差 | △f/fo | ±30ppm |
at 25℃ |
| 頻率公差 | △f/fo | 低于 6.0Mhz:±50ppm | -10℃ ~ +60℃ |
| 高于 6.0Mhz:±30ppm | |||
| 工作溫度 | TOPR | -40℃ ~ +85℃ | |
| 儲存溫度 | TSTR | -55℃ ~ +125℃ | |
| 串聯電阻 | R1 | 詳情見下表 | at 25℃ |
| 負載電容 | CL | 基頻:10.0pF ~ ∞ 泛音:5.0pF ~ ∞ | 可指定 |
| 串聯電容 | C0 | 7.0pF Max | |
| 激勵功率 | DL | 100μW Max | |
| 絕緣電阻 | lR | 500mΩ Max | DC100V ± 15V |
| 頻率老化 | △f/fo | ±5ppm Max | 25℃ ± 3℃,第一年 |
| 頻率 | 3.5Mhz ≤fo <4.0Mhz | 4.0Mhz ≤fo <6.0Mhz | 6.0Mhz ≤fo <10Mhz | 10Mhz ≤fo <14Mhz | 14Mhz ≤fo <30Mhz | 30Mhz ≤fo <36Mhz | 36Mhz ≤fo ≤50Mhz |
| 模式 | 基頻 | 泛音 | |||||
| 電阻 | 200Ω Max | 150Ω Max | 100Ω Max | 80Ω Max | 50Ω Max | 140Ω Max | 100Ω Max |
.jpg)
西鐵城1.jpg)
在晶振行業具有舉足輕重地位的日本西鐵城晶振品牌,全球500強企業,全球電子元件百?gòu)?qiáng)生產商【CITIZEN】,深圳兆現電子作為西鐵城晶振品牌的正規代理商,感到非常的高興.我司領導在最初代理該品牌之前其實已經代理了好幾款日本進口晶振品牌【EPSON,KDS,SEIKO】.
境保護方針.jpg)
西鐵城株式會社積極保護生態環境,不僅制訂了一系列的環境保護方針,而且壓電材料用于部分發動機燃燒壓力傳感器,車載全面開發和排氣的并入和燃料效率方面環境產品汽車行業的另一個貢獻為目標工作.具有高附加值的產品要向市場決定繼續的遠大抱負.為了實現這一夢想每個人的挑戰精神為原動力的開拓新的價值創造的貢獻..jpg)
產品的溫度特性是指產品在不同溫度下的電性能變化情況,優良產品的溫度特性呈光滑的三次曲線（AT切）或二次曲線（BT切）,與理論曲線非常相似.主要影響因素是芯片的切型與切割角度,在石英芯片這一節中已有相關介紹,另外芯片加工過程的平面度（高頻）和修邊情況（低頻）也會影響產品的溫度特性.制程中芯片污染,電極偏位等也會對產品的溫度特性造成影響.
.jpg)
