首頁進口晶振石英晶振SG-3040JC,愛普生地抖動晶振,石英晶體振蕩器

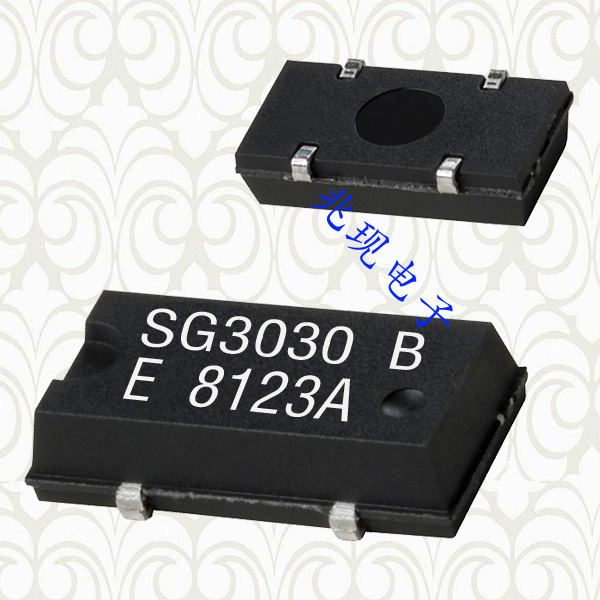

石英晶振SG-3040JC,愛普生地抖動晶振,石英晶體振蕩器

產品型號：63278346
頻率：32.768KHZ

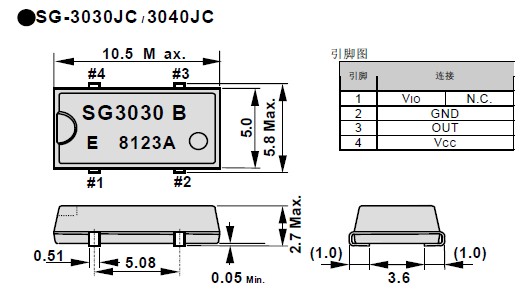

尺寸：10.5*5.8mm
產品介紹：10.5*5.0mm貼片石英晶體振蕩器,有源晶振,精度高,覆蓋頻率范圍寬,高穩定性,低抖動,低功耗,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應).產品...

石英晶振SG-3040JC,愛普生地抖動晶振,石英晶體振蕩器,10.5*5.0mm貼片石英晶體振蕩器,有源晶振,精度高,覆蓋頻率范圍寬,高穩定性,低抖動,低功耗,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應).產品被廣泛應用到集成電路,程控交換系統,無線發射基站,符合RoHS/無鉛.

項目	符號	規格說明		條件
項目	符號	SG-3030LC/JF/JC	SG-3040LC/JC	條件
輸出頻率范圍	f₀	32.768kHz
電源電壓	V_cc	1.5V to 5.5V	0.9V to 3.6V
接口電源電壓	V_io	1.5V to 5.5V	0.9V to 3.6V
儲存溫度	T_stg	-55°C to +125°C		裸存
工作溫度	T_use	-40°C to +85°C
頻率穩定度	f_tol	5±23×10^-6		+25 °C,V_cc=3.3V (SG-3040:Vcc=1.2V)
頻率溫度特征	fo-Tc	+10×10^-6/-120×10^-6		-20°C to +70° C (+25°C 為基準溫度)
頻率電壓特征	fo-V_cc	2×10^-8/V Max	5×10^-8/V Max	+25°C
功耗	lcc	2μA Max.	3.1μA Max.	3.3V,無負載條件
占空比	SYM	45% to 55%		1/2 V_cc(V_io)級別(SG-3040:V_io1.2V to3.6V)
輸出電壓	V_oH	V_io-0.4V Min.		l_oH=0.4mA (SG-3040:V_io1.2V to 3.6V
輸出電壓	V_OL	0.4V Max		l_ol=0.4mA (SG-3040:V_io1.2V to 3.6V
輸出負載條件(CMOS)	L_CMOS	15pF Max.		CMOS 負載
上升/下降時間	t_r/t_f	200ns Max.	100ns Max.	CMOS 負載:20% Vcc(V_io)to 80% Vcc(V_io)極, (SG-3040:V_io=1.2V to 3.6V)
振蕩啟動時間	t_str	1s Max.	3s Max.	電源電壓最低時,所需時間為0秒,+25 °C(SG-3030:V_cc=2.0Vto5.0V)
頻率老化	f_aging	±5 ×10^-6 / 年 Max		+25°C,第一年 V_cc=3.3V

在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.

負性阻抗:負性阻抗是指從石英晶體共振子的二個端子往振蕩線路看過去, 所遭遇到振蕩線路在振蕩頻率時的阻抗特性值. 振蕩線路上必需提供足夠的放大增益值來補償石英晶體共振子在共振時的機械能損失. 負性阻抗并不是石英振蕩子的產品參數, 卻是振蕩線路的一項重要特性參數. 從共振子的角度而言, 就是在振蕩線路的”負性阻抗”.

愛普生一直試圖提供獨特的產品和服務,帶來驚喜和高興的是,世界各地的人們利用的技術一直特點:技術,最大化節約能源,密實度和精度.緊湊、節能和高精度技術愛普生的技術力量的源泉.同時,這些技術也極大地幫助減輕對環境的影響,例如,減少二氧化碳排放,節約資源.
