    • 首頁進口晶振愛普生晶振SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳

      SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳

    • 產品型號：53951764
    • 頻率：73.5MHZ-700MHZ

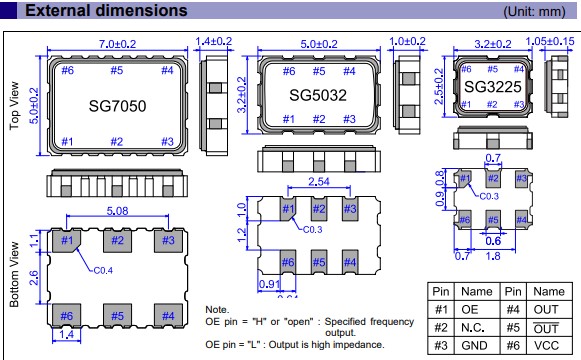

    • 尺寸：5.0mm*3.2mm
    • 產品介紹：日本EPSON晶振公司正在開發和制造精密差分振蕩器.設施,而簡單的水晶諧振器,時鐘振蕩器和濾波器以及天線.從客戶產品開發過程的第一步深入技術支持在整個客戶的LVDS...
    • RoHS RoHS2
            日本愛普生晶振公司積極追求領先的晶體和振蕩器技術,專注于會議客戶的需求. 這確?？蛻?hù)獲得最具成本效益的頻率管理石英晶振產品在當今全球市場上可用. 愛普生晶振產品具有精確的頻率容穩定性好,頻率范圍寬,封裝更小,相位噪聲低,抖動小等優點,最重要的是,他們以非常有競爭力的成本滿足或超越客戶的規格.貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.X1G004261002012
            日本EPSON晶振公司正在開發和制造精密差分振蕩器.設施,而簡單的水晶諧振器,時鐘振蕩器和濾波器以及天線.從客戶產品開發過程的第一步深入技術支持在整個客戶的LVDS差分晶振產品生命周期中繼續保持兩個應用工程團隊總部設在日本, 中國這地點也都有故障分析實驗室配備現代化的測試設備,使公司能夠?qū)崟r(shí)響應客戶的需求.有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體振蕩器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳X1G004261002012
    項目 符號 規格 條件/備注
    LV-PECL LVDS X1G004261002012
    SG3225EAN
    SG5032EAN
    SG7050EAN    		 SG3225VAN
    SG5032VAN
    SG7050VAN
    輸出頻率范圍 f0 73.5MHZ至700MHZ 有關可用頻率，請與我們聯系。
    電源電壓 V直流 K ： 2.5 V 至 3.3 V V直流 = ±10 %
    儲存溫度 T_stg -40 °C 至 +125 °C 作為裸產品存儲。
    工作溫度 T_use B ： -20 °C 至 +70 °C G ： -40 °C 至 +85 °C 　
    頻率公差 f_tol C： ±20 × 10-6 E： ±30 × 10-6 　
    D： ±50 × 10-6
    電流消耗 CC 最大 65 mA 最大 30 mA OE = VCC
    L_ECL = 50 Ω 或 L_LVDS = 100 Ω
    f0 = 700 MHz
    禁用電流 I_dis 最大 20 mA OE = 接地
    對稱 SYM 45 % 至 55 % 在輸出交叉點
    輸出電壓 VOH V CC- 1.0 V 至 VCC - 0.8 V - 直流特性
    VOL V CC - 1.78 V 至 VCC - 1.62 V -
    輸出電壓 VOD - 250 mV 至 450 mV 在OD1中，在OD2中 直流特性
    （LVDS） dVOD - 最大 50 mV dVOD = |V OD1 - VOD2 |
    　 VOS - 1.15 V 至 1.35 V 在 OS1 中 ， 在OS2 中
    　 dVOS - 最大 150 mV dV操作系統 = |在操作系統 1 中 -在操作系統 2 中 |
    輸出負載條件 L_ECL 50歐姆 - 端接至 VCC -2.0 V
    （ECL）/（LVDS） L_LVDS - 100歐姆 在輸出到輸出之間連接
    輸入電壓 VIH 最小 70 %V CC OE 終端
    VIL 最大 30 %V CC
    上升時間/下降時間 Tr/tf 最大 350 ps - 在 20 % 和 80 % 之間 （VOH - VOL)
    - 最大 300 ps 介于差分輸出峰峰值電壓的 20% 和 80% 之間。
    啟動時間 t_str 最大 3 毫秒 最小電源電壓下的時間為 0 s
    相位抖動 tPJ 最大 0.6 ps *1 偏移頻率 ： 12 kHz 至 20 MHz
    頻率老化 f_aging ±5 × 10-6 /年 最多 +25 °C ， VCC = 2.5 V 或 3.3V
    　



    深圳市壹兆電子科技有限公司
    聯系人：龔成
    電話：0755--27876236
    QQ：769468702
    手機：13590198504
    郵箱:zhaoxiandz@163.com
    網站:http://www.ollopemedia.com/

    SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳
    晶振產品編碼 晶振型號 頻率 長寬高尺寸 輸出 溫度 PPM 電壓
    X1G0028610002 VG-4231CB 54.000000 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610003 VG-4231CB 57.272727 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610004 VG-4231CB 56.750000 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610005 VG-4231CB 57.000000 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610007 VG-4231CB 27.000000 MHz 5.00 x 3.20 x 1.20 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610008 VG-4231CB 16.111888 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610009 VG-4231CB 24.545454 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610010 VG-4231CB 16.128000 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610011 VG-4231CB 24.570000 MHz 5.00 x 3.20 x 1.20 mm CMOS -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610013 VG-4231CB 10.000000 MHz 5.00 x 3.20 x 1.20 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610024 VG-4231CB 79.075000 MHz 5.00 x 3.20 x 1.20 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610042 VG-4231CB 40.965000 MHz 5.00 x 3.20 x 1.20 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0028610051 VG-4231CB 25.000000 MHz 5.00 x 3.20 x 1.20 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0036910021 VG-4512CA 148.351600 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-100 ppm 3.135 to 3.465 V
    X1G0036910022 VG-4512CA 148.500000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-100 ppm 3.135 to 3.465 V
    X1G0036910034 VG-4512CA 122.880000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-100 ppm 3.135 to 3.465 V
    X1G0036910113 VG-4512CA 122.880000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0036910114 VG-4512CA 125.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0036910115 VG-4512CA 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-50 ppm 3.135 to 3.465 V
    X1G0036910116 VG-4512CA 157.286400 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0036910134 VG-4512CA 153.600000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0037710002 VG-4501CA. 122.880000 MHz 7.00 x 5.00 x 1.60 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0039210002 VG-4232CA 61.440000 MHz 7.00 x 5.00 x 1.40 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411001 VG-4513CA 122.880000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411002 VG-4513CA 122.880000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-30 ppm 3.135 to 3.465 V
    X1G0041411004 VG-4513CA 153.600000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-30 ppm 3.135 to 3.465 V
    X1G0041411006 VG-4513CA 148.351648 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411007 VG-4513CA 153.600000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411011 VG-4513CA 122.880000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-100 ppm 3.135 to 3.465 V
    X1G0041411012 VG-4513CA 148.500000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411013 VG-4513CA 155.520000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411014 VG-4513CA 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411017 VG-4513CA 100.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411018 VG-4513CA 125.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041411019 VG-4513CA 155.520000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-30 ppm 3.135 to 3.465 V
    X1G0041411020 VG-4513CA 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-30 ppm 3.135 to 3.465 V
    X1G0041411602 VG-4513CA 200.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041510003 VG-4513CB 122.880000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041510004 VG-4513CB 153.600000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041510007 VG-4513CB 122.880000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041510009 VG-4513CB 153.600000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL -40 to 85 °C +/-30 ppm 3.135 to 3.465 V
    X1G0041510013 VG-4513CB 125.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0041510016 VG-4513CB 156.250000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0044010008 VG2520CAN 30.720000 MHz 2.50 x 2.00 x 0.70 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0044010011 VG2520CAN 27.000000 MHz 2.50 x 2.00 x 0.70 mm CMOS -40 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1G0045411003 VG7050EAN 622.080000 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-0 to +/-180 ppm 2.970 to 3.630 V
    X1G0045411005 VG7050EAN 622.080000 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-0 to +/-180 ppm 2.970 to 3.630 V
    X1G0045411007 VG7050EAN 622.080000 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-0 to +/-180 ppm 2.970 to 3.630 V
    X1G0045510003 VG7050EBN 698.812335 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-50 ppm 2.970 to 3.630 V
    X1G0045510004 VG7050EBN 794.727753 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-50 ppm 2.970 to 3.630 V
    X1G0045510007 VG7050EBN 693.482990 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-50 ppm 2.970 to 3.630 V
    X1G0045510008 VG7050EBN 698.812300 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-100 ppm 2.970 to 3.630 V
    X1G0045611003 VG7050ECN 622.080000 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-0 to +/-180 ppm 2.970 to 3.630 V
    X1G0045611005 VG7050ECN 622.080000 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-0 to +/-180 ppm 2.970 to 3.630 V
    X1G0045611007 VG7050ECN 622.080000 MHz 7.00 x 5.00 x 1.50 mm LV-PECL -40 to 85 °C +/-0 to +/-180 ppm 2.970 to 3.630 V
    X1M0003910017 EV1409EAN 1986.819000 MHz 14.00 x 9.00 x 2.60 mm LV-PECL -10 to 85 °C +/-50 ppm 3.135 to 3.465 V
    X1M0004010000 EV1409SAN 　 14.00 x 9.00 x 2.60 mm Sine wave -10 to 85 °C +/-50 ppm 3.135 to 3.465 V
