有部分客戶有過這樣的經歷，剛拿到晶振是用儀器檢測它是好的，焊接到電路板上后再測試就開始表現為波形不穩，但再卸下來檢測又不會了還是好的，那么這種情況到底是晶振或電路板哪里出錯了呢？大家一起來分析一下它出現這種現象的兩種原由及解決方法吧。
    原因分析1:
    主要是隨著起振過程中,IC溫度逐漸上升,帶動整體板子的溫度也同步上升.在板子上對溫度敏感的元器件除了石英晶振,還有電容,電感,電阻等相關的電子元器件,因此可能為這些元器件隨著溫度上升后發生改變,導致雜散電容CS的變化,從而抓不到主頻.
    解決的辦法,石英晶振具有溫度特性曲線一般的溫度范圍為-20~70度或-40~85度大范圍要求（特殊溫度要求依料號定義）,基本要求不能超過頻率范圍值,而且出貨及進料均會做TC測試要求.而且溫度特性與設計有關.所以只要單體測試晶振就可以知道是否是晶體引起的,還是其他元器件引起的.
    原因分析2：
    主要是由于目前節能大趨勢的影響下,板子整體的輸入功率會越來越低.而石英晶振的起振是由于電路中的噪音引起的,隨著諧振的增加, 逐漸達到穩定的石英水晶振子頻率和一定的幅度.稱之為諧振(共振).噪音就是雜亂無章的振蕩頻率,晶體頻率是穩定的頻率,經過一定時間,晶體的頻率會從許多頻率中脫影而出,從而振蕩器的頻率穩定在晶體的頻率.因此起振功率小會,造成晶體振蕩頻率無法從一堆的噪音中顯示出來,所以造成此現象.

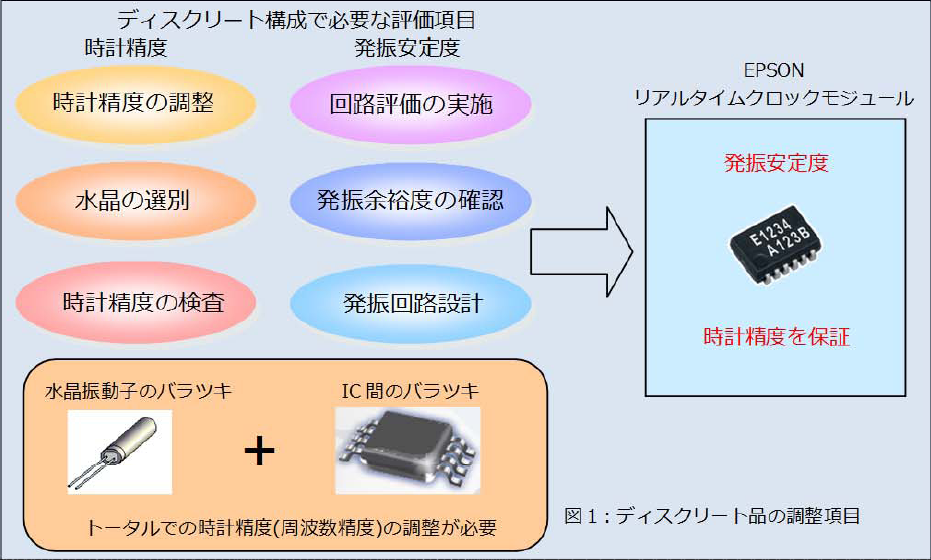

    解決的辦法,一是對電路反饋電路進行調整,提高負阻值,通常這種方法更容易實現,只需要調整Cd,Cg的 電容值就可以很容易達成.為保證電路工作正常,建議在進行電路設計時負電阻在石英晶體諧振器電阻的3-10倍左右.二.石英晶體內部測試功率從0.01UW開 始測試,以保證符合低功率的要求 。
好了，兩個原由及對應解決方案都介紹完了，不知道對你是否有幫助到呢。
