首頁晶振系列石英晶體諧振器,XZ-2016mm無源晶振,臺灣原裝品牌,XZAAAAAANF-12.000000

石英晶體諧振器,XZ-2016mm無源晶振,臺灣原裝品牌,XZAAAAAANF-12.000000

產品型號：1469425
頻率：26.0MHZ~40.0MHZ

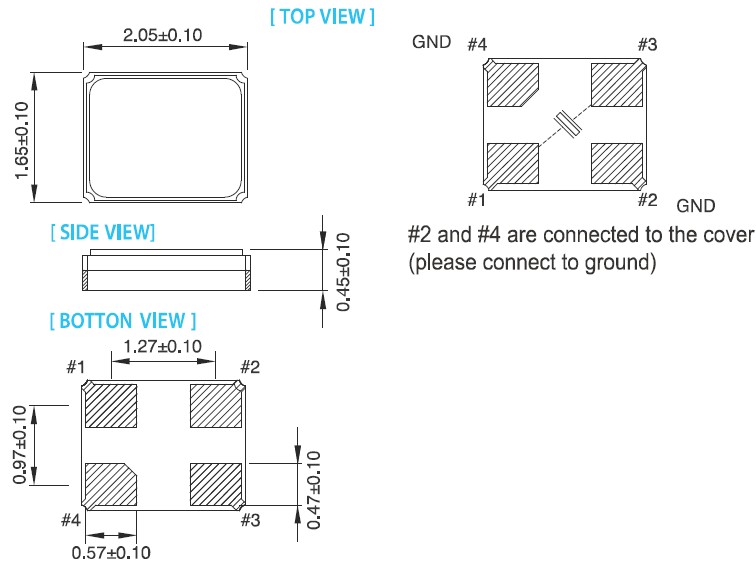

尺寸：2.0*1.6mm
產品介紹：貼片晶振"XZAAAAAANF-12.000000"本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,產品廣泛...

石英晶體諧振器,XZ-2016mm無源晶振,臺灣原裝品牌,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振"XZAAAAAANF-12.000000"產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

泰藝晶振規格參數	XZ
頻率范圍	26.0MHZ~40.0MHZ
負載電容	3.0pF
激勵功率	10 μW typical, 200 μW maximum
老化@ + 25°C	±1.0 ~±3.0 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-55°C~+125°C

共振頻率( Resonance Frequency )

在技術文獻及產品應用上, 石英晶體"XZAAAAAANF-12.000000"共振子的共振有三組不同定義及特性的共振頻率.

(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )

　(series resonance frequency and parallel resonance frequency)

(2) 諧振頻率及反諧振頻率 ( fr , fa )

　(resonance frequency and anti-resonance frequency)

(3) 最大電導頻率及最小電導頻率 ( fm , fn )

　(maximum admittance frequency minimum admittance frequency).

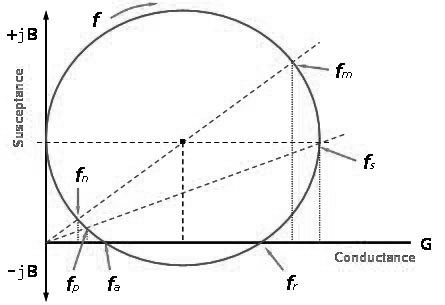

這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到

﹝Fig.9﹞ Complex Admittance of Resonators　

串聯偕振頻率"XZAAAAAANF-12.000000"及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展。色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,"XZAAAAAANF-12.000000"致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入產品石英晶振的采購流程中,采購人員于收集市場資訊時,優先提供符合「泰藝電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,"XZAAAAAANF-12.000000"采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.

泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業"XZAAAAAANF-12.000000"與通信基礎產業.泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.
